STM32流水灯

本文最后更新于 2024年9月18日 晚上

STM32CubeMX的配置

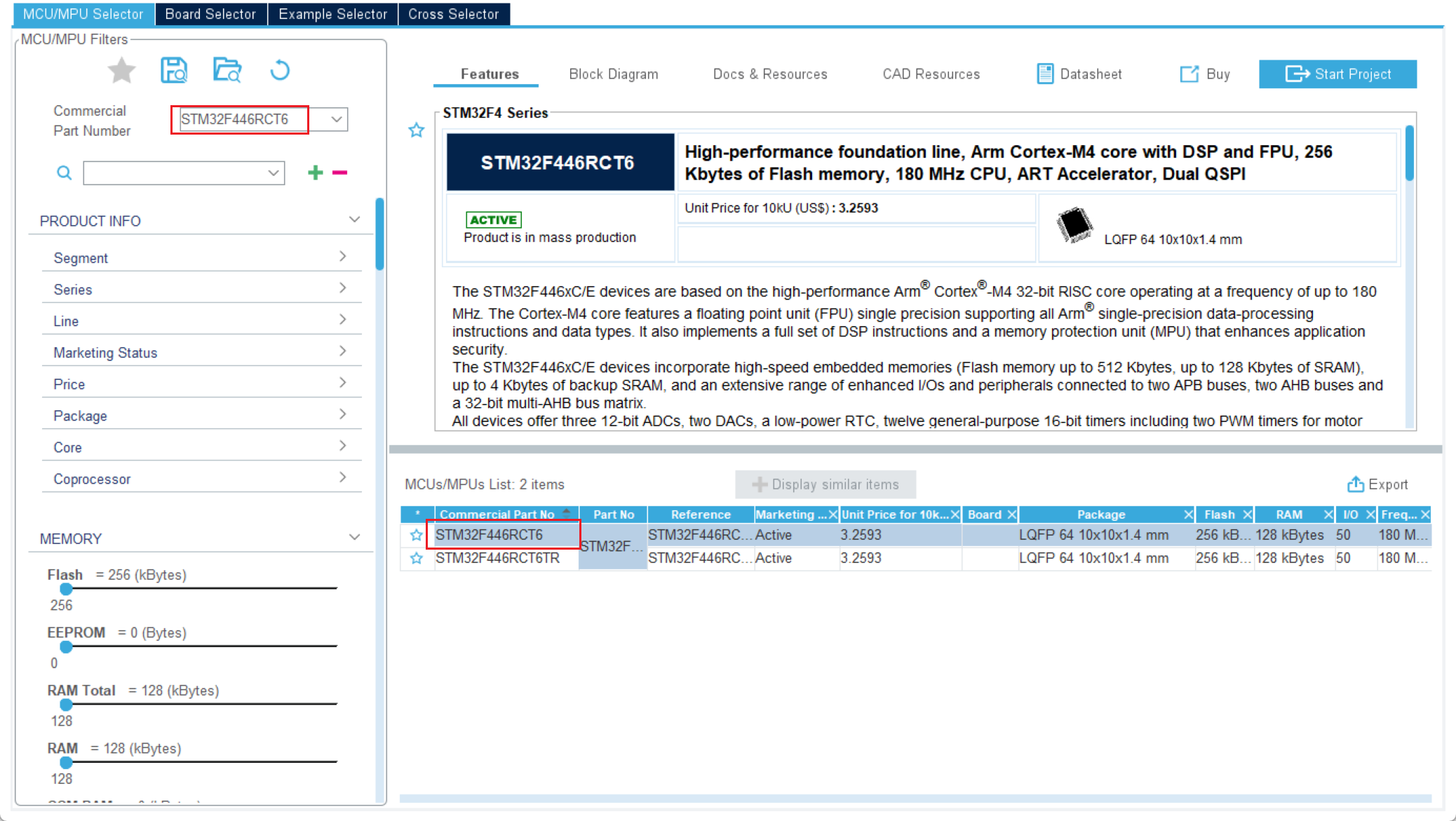

  • 创建STM32CubeMX工程

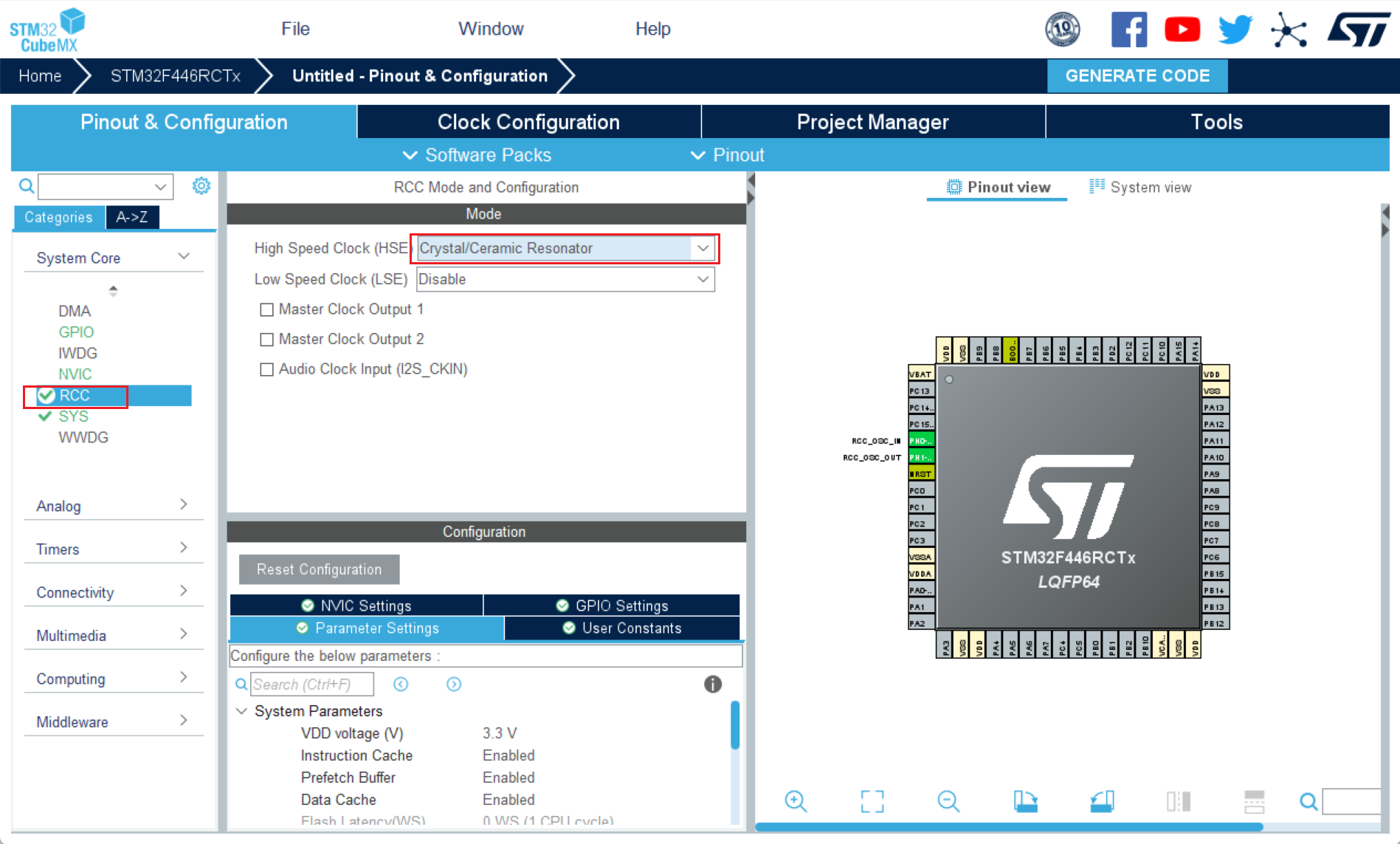

  • 打开外部晶振

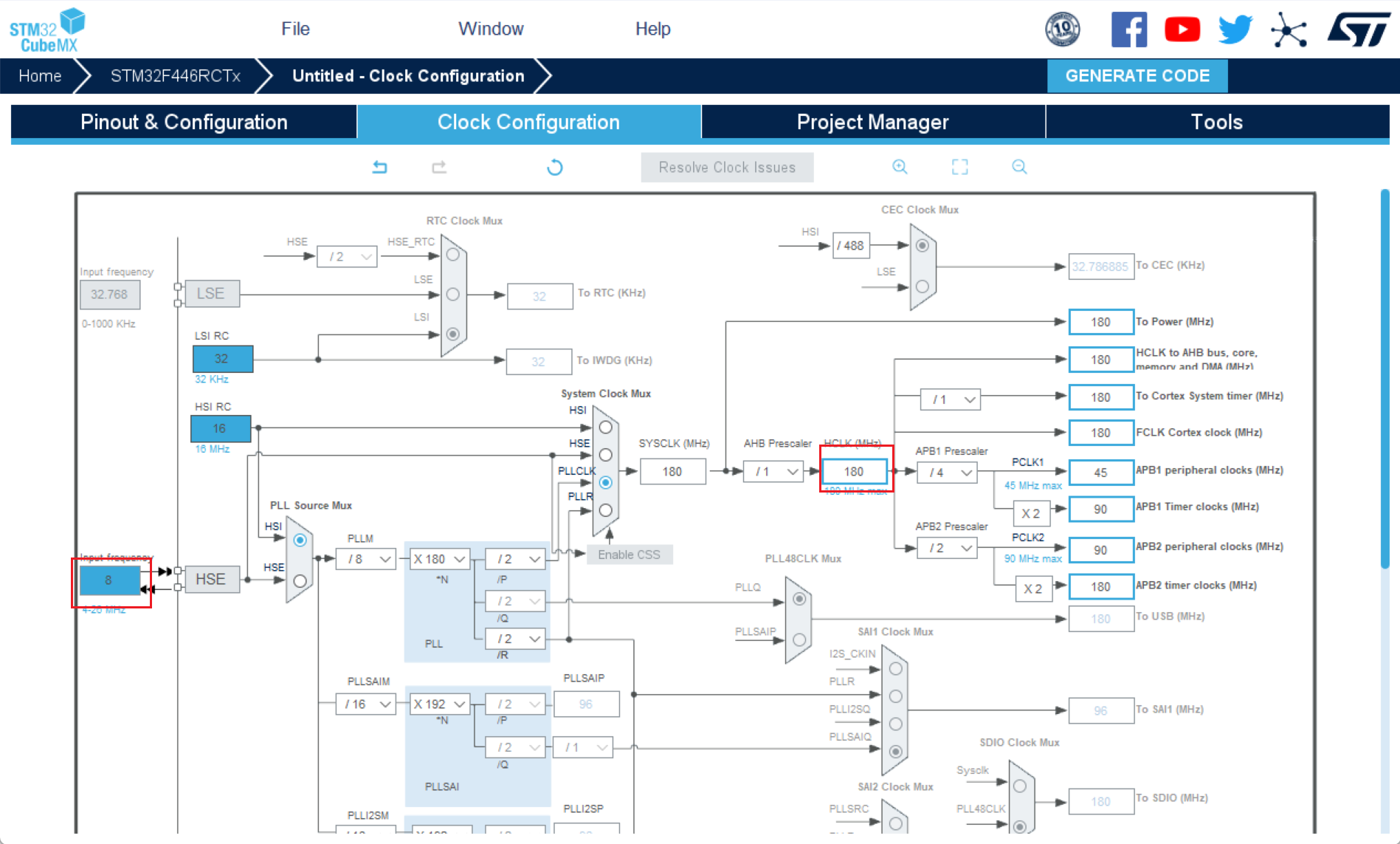

  • 时钟树设置 注意外部晶振的频率是由硬件决定的，选择与硬件相匹配的频率

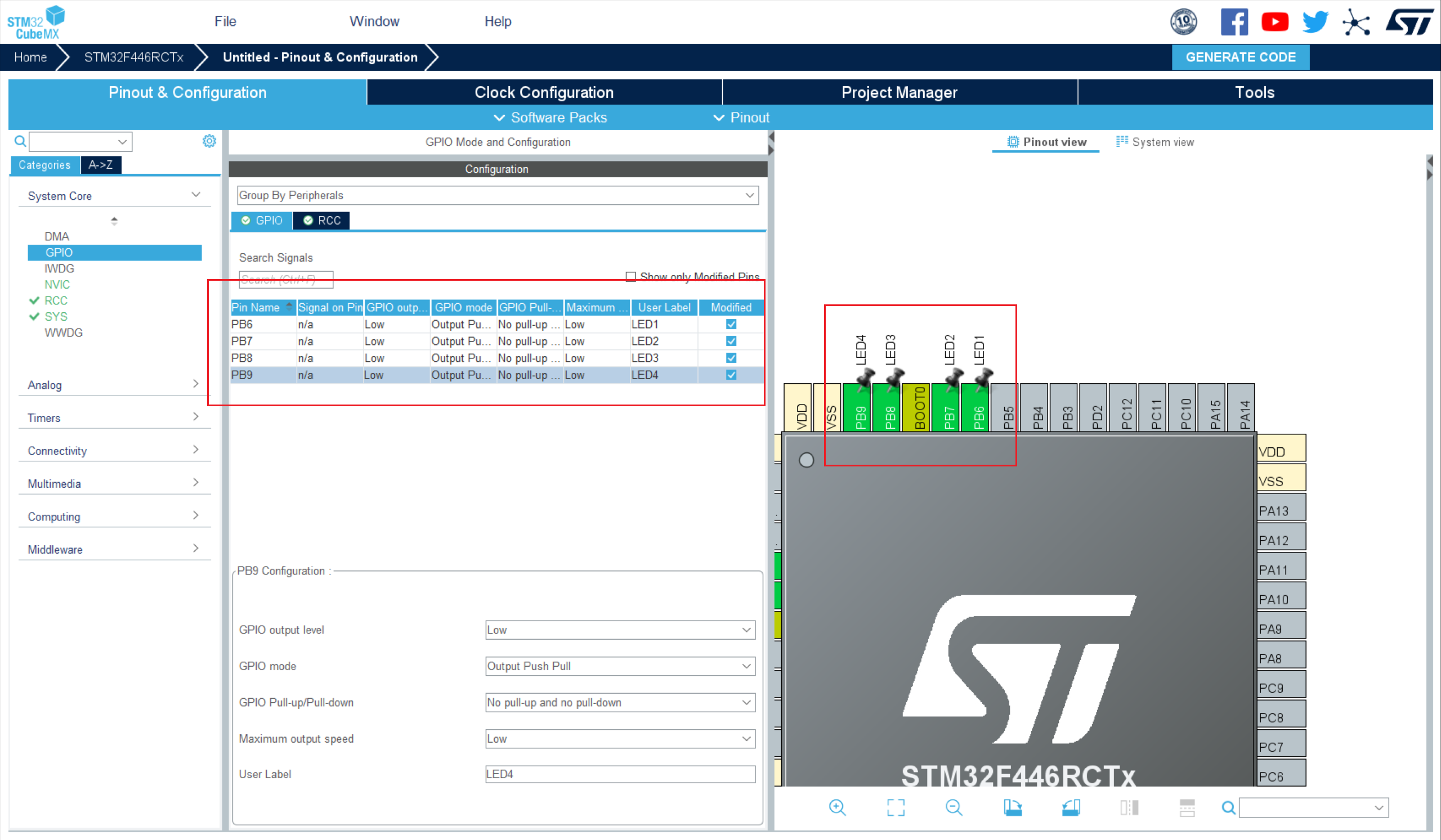

  • 配置IO引脚

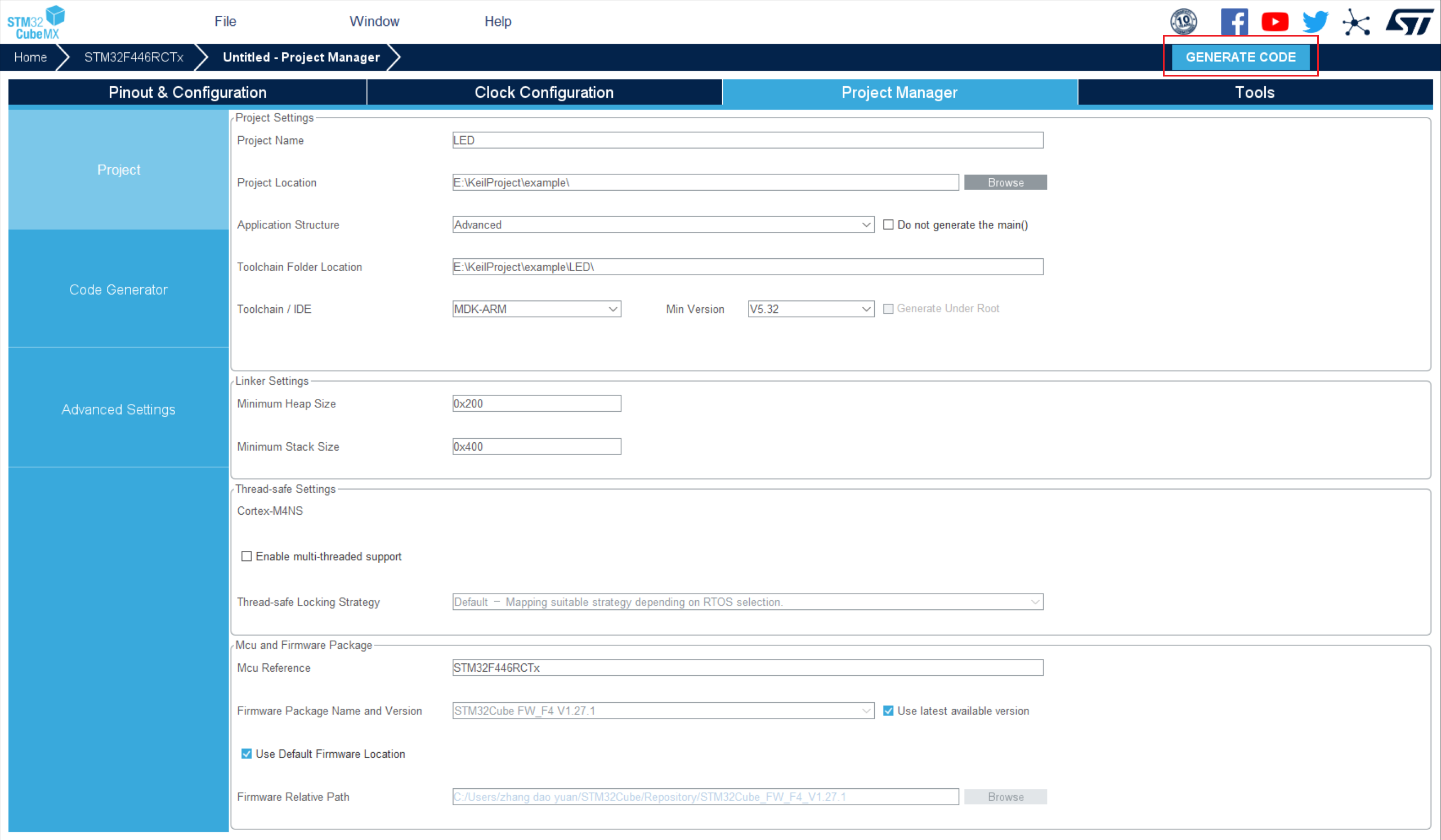

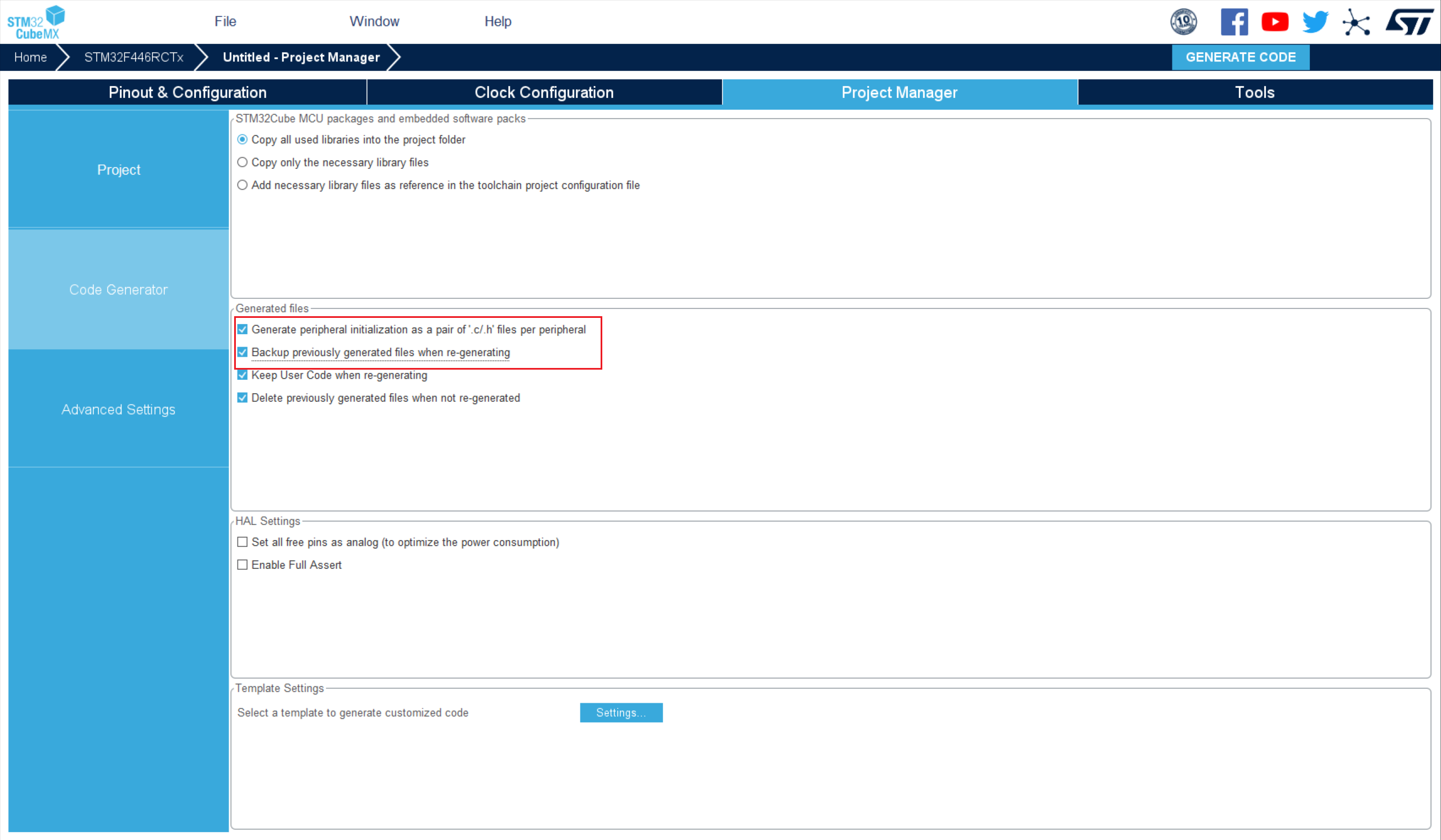

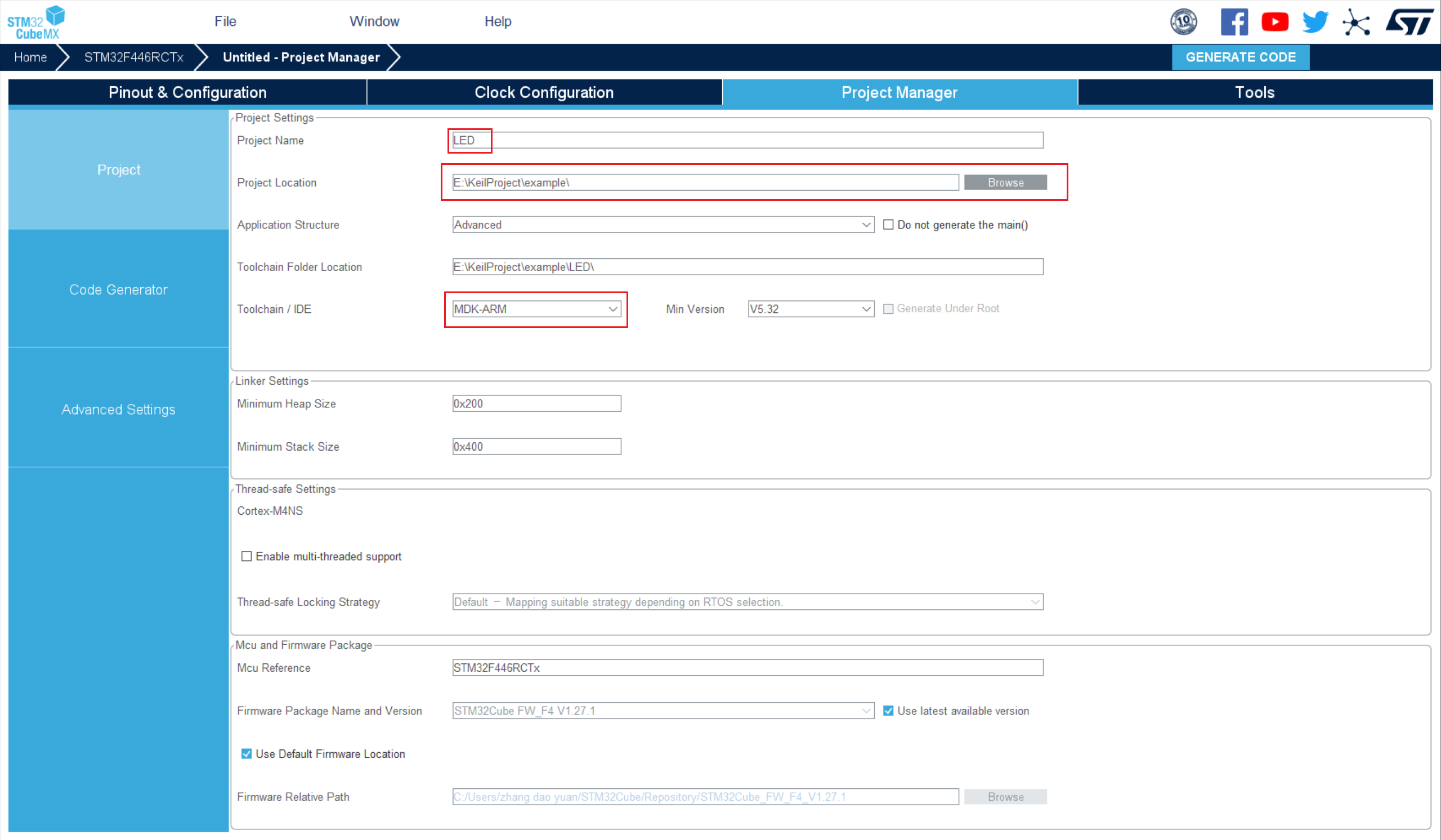

  • 配置文件路径和代码生成

  • 生成代码

KEIL配置

下面的工具栏在页面的左上角

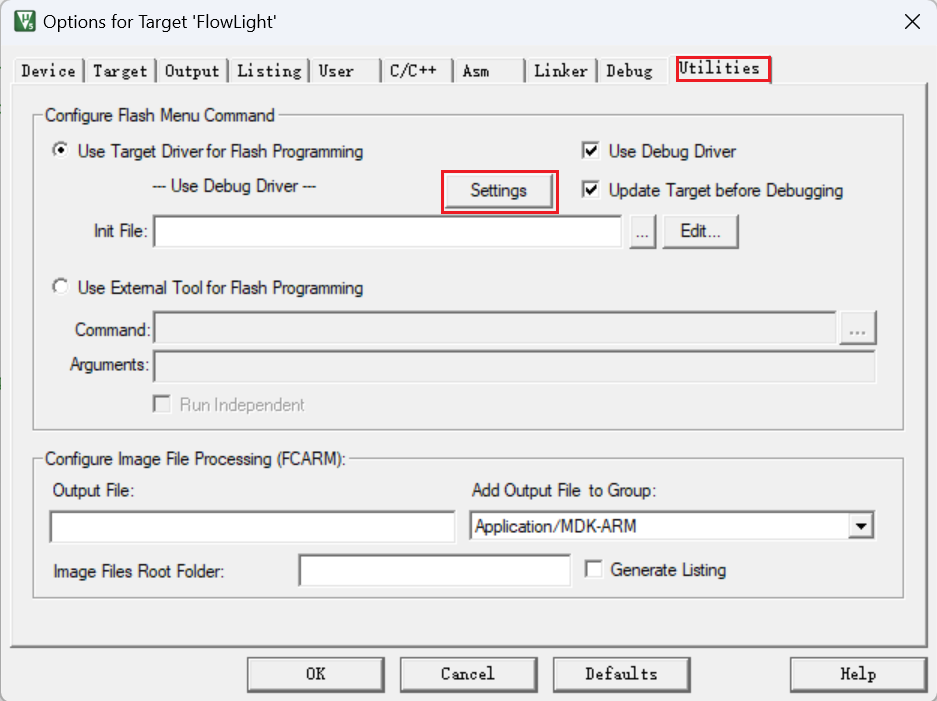

点击红色方框中的按钮

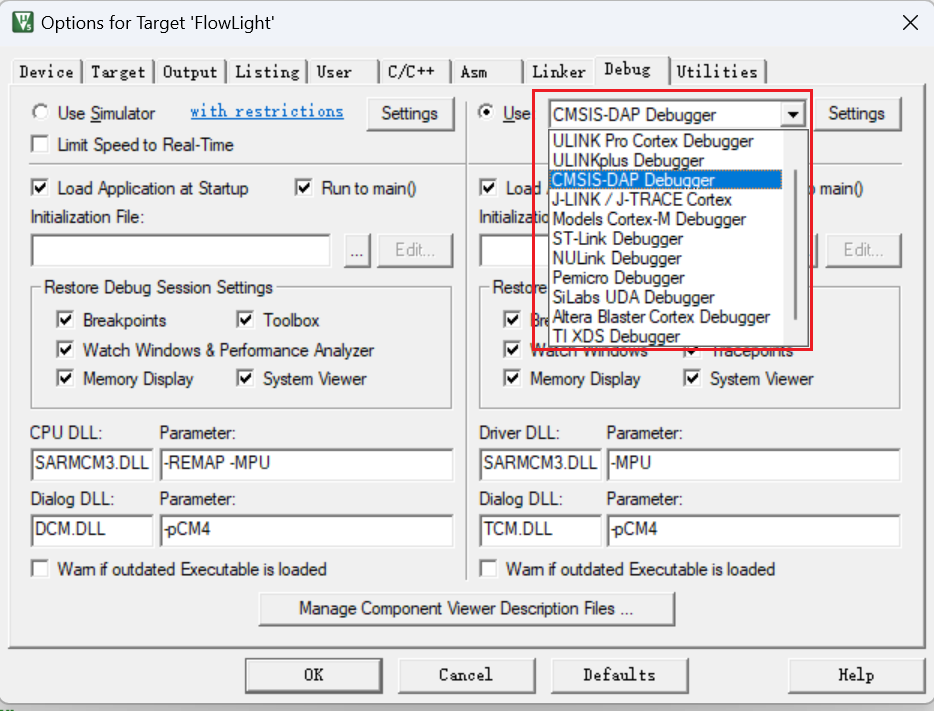

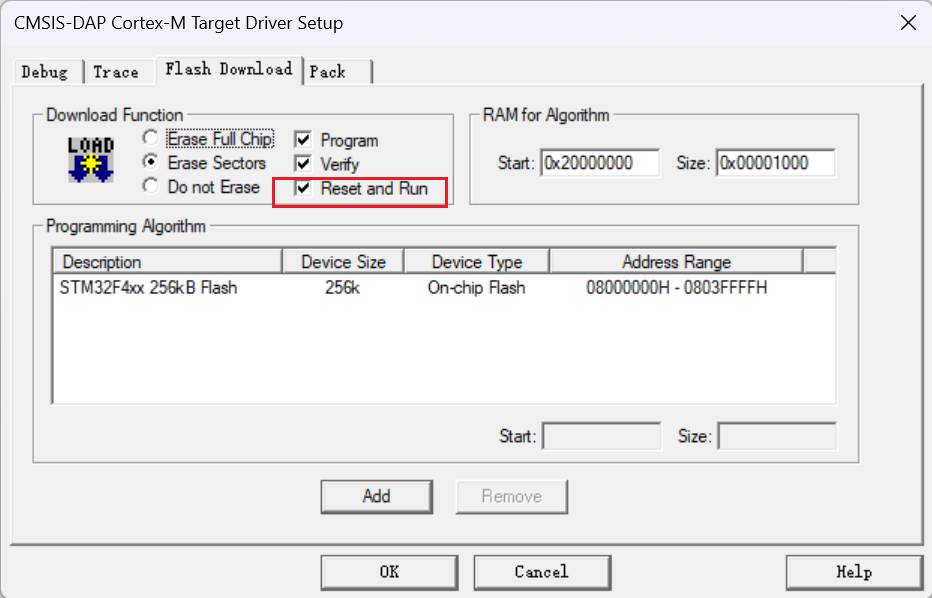

选择你用的烧录器，点击右边的setting后可以看到芯片是否连接成功

由于hal库函数中HAL_Delay()函数使用的是系统时钟的中断来实现的，容易进入死循环或者程序卡死，因此使用非中断实现延时，在工程中加入delay.c和delay.h定义了函数Delay_ms()和Delay_us()来实现。下面是在工程中加入文件的指南。

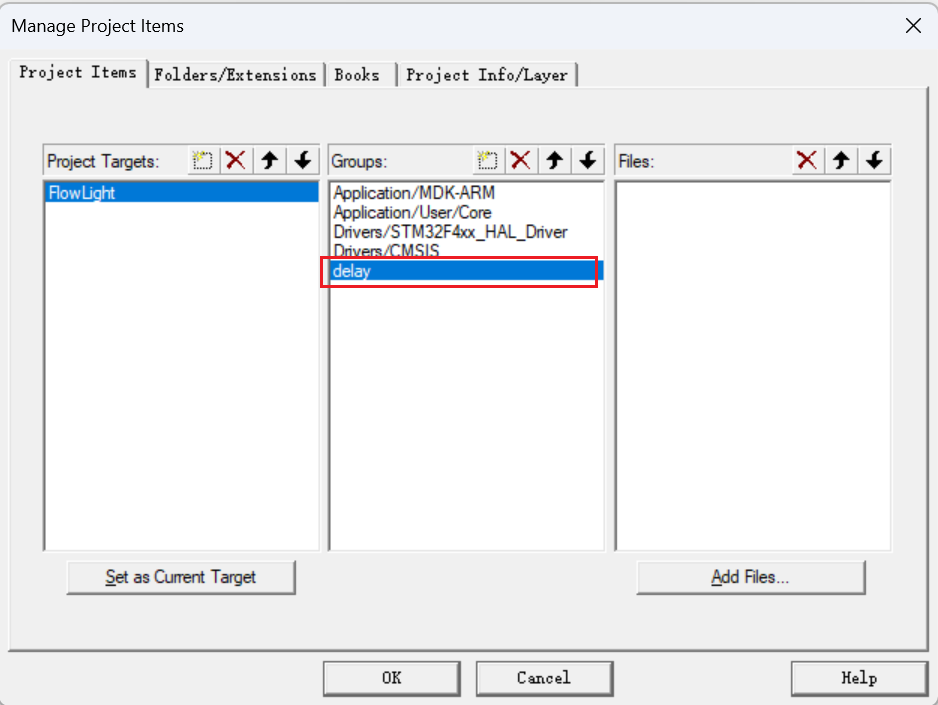

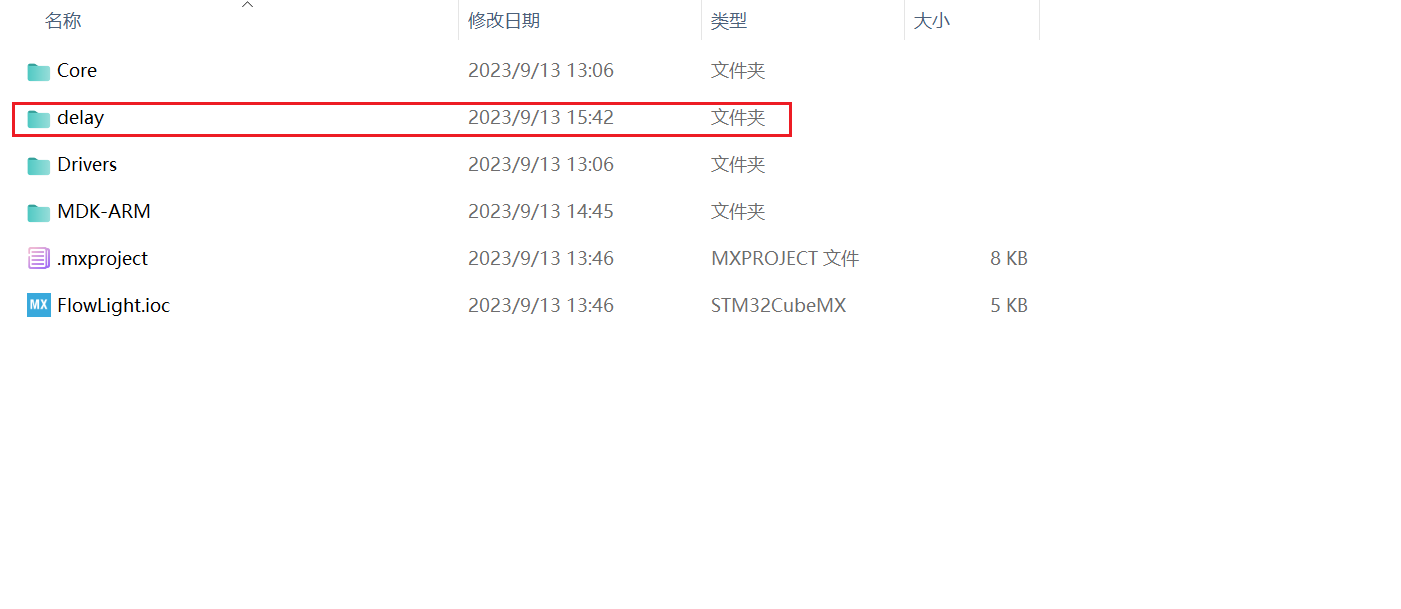

将Delay文件夹加入文件目录

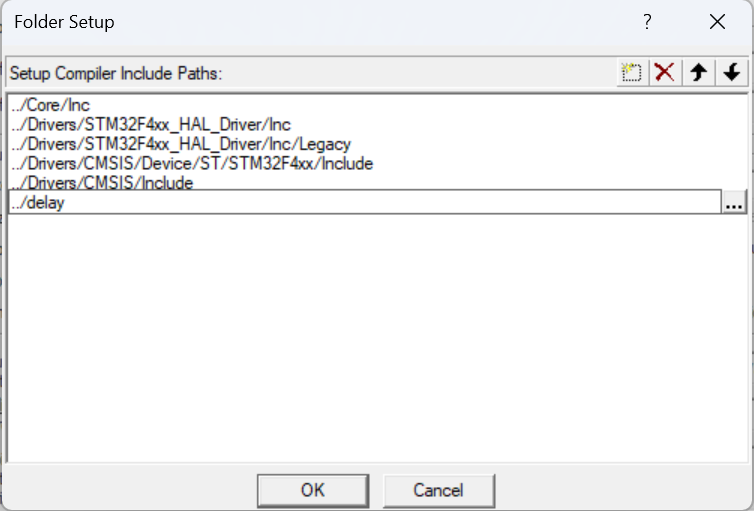

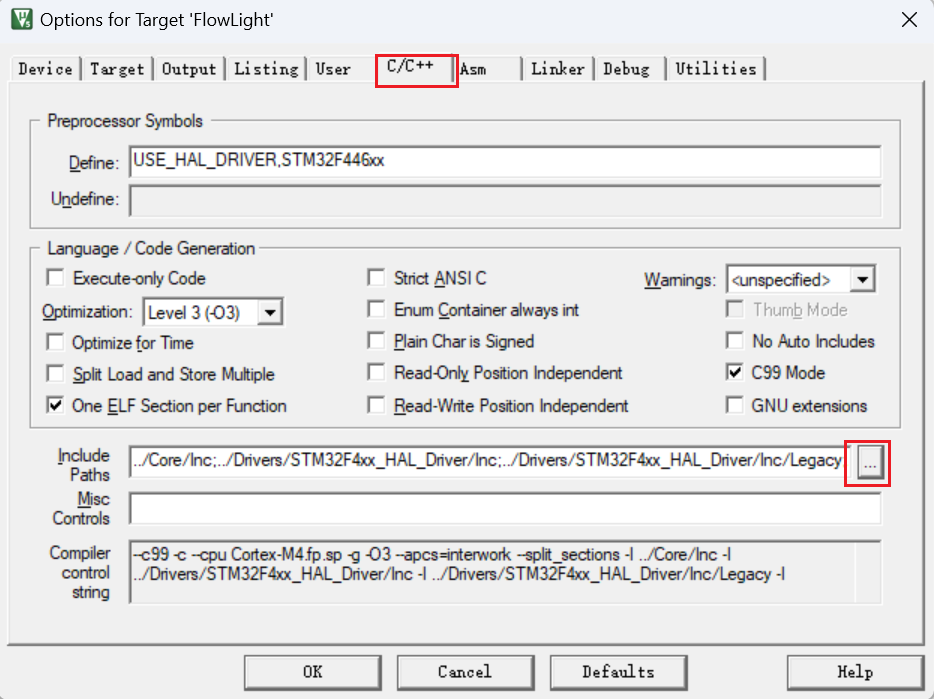

点击add file将delay.c文件加入，并将delay文件夹加入include路径

  • 编写程序

注意自己的代码都要写在USER_CODE_BEGIN...和USER_CODE_END...注释之间，否则使用STM32CubeMX重新generate的时候自己的代码会被清除。

自己定义的端口名称会在main.h中生成(STM32CubeMX自动生成)，这里是我定义的端口

1
2
3
4
5
6
7
8
9
/* Private defines -----------------------------------------------------------*/
#define LED1_Pin GPIO_PIN_6
#define LED1_GPIO_Port GPIOB
#define LED2_Pin GPIO_PIN_7
#define LED2_GPIO_Port GPIOB
#define LED3_Pin GPIO_PIN_8
#define LED3_GPIO_Port GPIOB
#define LED4_Pin GPIO_PIN_9
#define LED4_GPIO_Port GPIOB

为了方便找到位置这里将main.c都列出，加上的代码边上都有注释

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2023 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "delay.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */
	delay_init(180);// 配置延时函数，参数是系统时钟频率
  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */
  // 在测试板中IO引脚输出高电平LED不亮，其他板子请参照原理图
  HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_SET);
  HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_SET);
  HAL_GPIO_WritePin(LED3_GPIO_Port,LED3_Pin,GPIO_PIN_SET);
  HAL_GPIO_WritePin(LED4_GPIO_Port,LED4_Pin,GPIO_PIN_SET);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
	  //流水灯begin
	  HAL_GPIO_WritePin(LED4_GPIO_Port,LED4_Pin,GPIO_PIN_SET);
	HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_RESET);
	  delay_ms(200);
	  HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_SET);
	  HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_RESET);
	  delay_ms(200);
	  HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_SET);
	  HAL_GPIO_WritePin(LED3_GPIO_Port,LED3_Pin,GPIO_PIN_RESET);
	  delay_ms(200);
	  HAL_GPIO_WritePin(LED3_GPIO_Port,LED3_Pin,GPIO_PIN_SET);
	  HAL_GPIO_WritePin(LED4_GPIO_Port,LED4_Pin,GPIO_PIN_RESET);
	  delay_ms(200);
	  //流水灯end
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Configure the main internal regulator output voltage
  */
  __HAL_RCC_PWR_CLK_ENABLE();
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSI;
  RCC_OscInitStruct.PLL.PLLM = 8;
  RCC_OscInitStruct.PLL.PLLN = 180;
  RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_DIV2;
  RCC_OscInitStruct.PLL.PLLQ = 2;
  RCC_OscInitStruct.PLL.PLLR = 2;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Activate the Over-Drive mode
  */
  if (HAL_PWREx_EnableOverDrive() != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV4;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV2;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_5) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

编译通过后烧录即可。

delay的实现参考正点原子的例程。

delay.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
#include "delay.h"
//////////////////////////////////////////////////////////////////////////////////
//如果使用ucos,则包括下面的头文件即可.
#if SYSTEM_SUPPORT_OS
#include "includes.h"					//ucos 使用
#endif
//////////////////////////////////////////////////////////////////////////////////
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK STM32F407开发板
//使用SysTick的普通计数模式对延迟进行管理(支持ucosii/ucosiii)
//包括delay_us,delay_ms
//正点原子@ALIENTEK
//技术论坛:www.openedv.com
//创建日期:2017/4/6
//版本：V1.1
//版权所有，盗版必究。
//Copyright(C) 广州市星翼电子科技有限公司 2014-2024
//All rights reserved
//********************************************************************************
//修改说明
//////////////////////////////////////////////////////////////////////////////////

static uint32_t fac_us=0;							//us延时倍乘数

#if SYSTEM_SUPPORT_OS
    static uint16_t fac_ms=0;				        //ms延时倍乘数,在os下,代表每个节拍的ms数
#endif

#if SYSTEM_SUPPORT_OS							//如果SYSTEM_SUPPORT_OS定义了,说明要支持OS了(不限于UCOS).
//当delay_us/delay_ms需要支持OS的时候需要三个与OS相关的宏定义和函数来支持
//首先是3个宏定义:
//delay_osrunning:用于表示OS当前是否正在运行,以决定是否可以使用相关函数
//delay_ostickspersec:用于表示OS设定的时钟节拍,delay_init将根据这个参数来初始哈systick
//delay_osintnesting:用于表示OS中断嵌套级别,因为中断里面不可以调度,delay_ms使用该参数来决定如何运行
//然后是3个函数:
//delay_osschedlock:用于锁定OS任务调度,禁止调度
//delay_osschedunlock:用于解锁OS任务调度,重新开启调度
//delay_ostimedly:用于OS延时,可以引起任务调度.

//本例程仅作UCOSII和UCOSIII的支持,其他OS,请自行参考着移植
//支持UCOSII
#ifdef 	OS_CRITICAL_METHOD						//OS_CRITICAL_METHOD定义了,说明要支持UCOSII
#define delay_osrunning		OSRunning			//OS是否运行标记,0,不运行;1,在运行
#define delay_ostickspersec	OS_TICKS_PER_SEC	//OS时钟节拍,即每秒调度次数
#define delay_osintnesting 	OSIntNesting		//中断嵌套级别,即中断嵌套次数
#endif

//支持UCOSIII
#ifdef 	CPU_CFG_CRITICAL_METHOD					//CPU_CFG_CRITICAL_METHOD定义了,说明要支持UCOSIII
#define delay_osrunning		OSRunning			//OS是否运行标记,0,不运行;1,在运行
#define delay_ostickspersec	OSCfg_TickRate_Hz	//OS时钟节拍,即每秒调度次数
#define delay_osintnesting 	OSIntNestingCtr		//中断嵌套级别,即中断嵌套次数
#endif


//us级延时时,关闭任务调度(防止打断us级延迟)
void delay_osschedlock(void)
{
#ifdef CPU_CFG_CRITICAL_METHOD   			//使用UCOSIII
	OS_ERR err;
	OSSchedLock(&err);						//UCOSIII的方式,禁止调度，防止打断us延时
#else										//否则UCOSII
	OSSchedLock();							//UCOSII的方式,禁止调度，防止打断us延时
#endif
}

//us级延时时,恢复任务调度
void delay_osschedunlock(void)
{
#ifdef CPU_CFG_CRITICAL_METHOD   			//使用UCOSIII
	OS_ERR err;
	OSSchedUnlock(&err);					//UCOSIII的方式,恢复调度
#else										//否则UCOSII
	OSSchedUnlock();						//UCOSII的方式,恢复调度
#endif
}

//调用OS自带的延时函数延时
//ticks:延时的节拍数
void delay_ostimedly(uint32_t ticks)
{
#ifdef CPU_CFG_CRITICAL_METHOD
	OS_ERR err;
	OSTimeDly(ticks,OS_OPT_TIME_PERIODIC,&err); //UCOSIII延时采用周期模式
#else
	OSTimeDly(ticks);						    //UCOSII延时
#endif
}

//systick中断服务函数,使用OS时用到
void SysTick_Handler(void)
{
    HAL_IncTick();
	if(delay_osrunning==1)					//OS开始跑了,才执行正常的调度处理
	{
		OSIntEnter();						//进入中断
		OSTimeTick();       				//调用ucos的时钟服务程序
		OSIntExit();       	 				//触发任务切换软中断
	}
}
#endif

//初始化延迟函数
//当使用ucos的时候,此函数会初始化ucos的时钟节拍
//SYSTICK的时钟固定为AHB时钟
//SYSCLK:系统时钟频率
void delay_init(uint16_t SYSCLK)
{
#if SYSTEM_SUPPORT_OS 						//如果需要支持OS.
	uint32_t reload;
#endif
    HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);//SysTick频率为HCLK
	fac_us=SYSCLK;						//不论是否使用OS,fac_us都需要使用
#if SYSTEM_SUPPORT_OS 						//如果需要支持OS.
	reload=SYSCLK;					    //每秒钟的计数次数 单位为K
	reload*=1000000/delay_ostickspersec;	//根据delay_ostickspersec设定溢出时间
											//reload为24位寄存器,最大值:16777216,在180M下,约合0.745s左右
	fac_ms=1000/delay_ostickspersec;		//代表OS可以延时的最少单位
	SysTick->CTRL|=SysTick_CTRL_TICKINT_Msk;//开启SYSTICK中断
	SysTick->LOAD=reload; 					//每1/OS_TICKS_PER_SEC秒中断一次
	SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk; //开启SYSTICK
#else
#endif
}

#if SYSTEM_SUPPORT_OS 						//如果需要支持OS.
//延时nus
//nus:要延时的us数.
//nus:0~190887435(最大值即2^32/fac_us@fac_us=22.5)
void delay_us(uint32_t nus)
{
	uint32_t ticks;
	uint32_t told,tnow,tcnt=0;
	uint32_t reload=SysTick->LOAD;				//LOAD的值
	ticks=nus*fac_us; 						//需要的节拍数
	delay_osschedlock();					//阻止OS调度，防止打断us延时
	told=SysTick->VAL;        				//刚进入时的计数器值
	while(1)
	{
		tnow=SysTick->VAL;
		if(tnow!=told)
		{
			if(tnow<told)tcnt+=told-tnow;	//这里注意一下SYSTICK是一个递减的计数器就可以了.
			else tcnt+=reload-tnow+told;
			told=tnow;
			if(tcnt>=ticks)break;			//时间超过/等于要延迟的时间,则退出.
		}
	};
	delay_osschedunlock();					//恢复OS调度
}
//延时nms
//nms:要延时的ms数
//nms:0~65535
void delay_ms(uint16_t nms)
{
	if(delay_osrunning&&delay_osintnesting==0)//如果OS已经在跑了,并且不是在中断里面(中断里面不能任务调度)
	{
		if(nms>=fac_ms)						//延时的时间大于OS的最少时间周期
		{
   			delay_ostimedly(nms/fac_ms);	//OS延时
		}
		nms%=fac_ms;						//OS已经无法提供这么小的延时了,采用普通方式延时
	}
	delay_us((uint32_t)(nms*1000));				//普通方式延时
}
#else  //不用ucos时

//延时nus
//nus为要延时的us数.
//nus:0~190887435(最大值即2^32/fac_us@fac_us=22.5)
void delay_us(uint32_t nus)
{
	uint32_t ticks;
	uint32_t told,tnow,tcnt=0;
	uint32_t reload=SysTick->LOAD;				//LOAD的值
	ticks=nus*fac_us; 						//需要的节拍数
	told=SysTick->VAL;        				//刚进入时的计数器值
	while(1)
	{
		tnow=SysTick->VAL;
		if(tnow!=told)
		{
			if(tnow<told)tcnt+=told-tnow;	//这里注意一下SYSTICK是一个递减的计数器就可以了.
			else tcnt+=reload-tnow+told;
			told=tnow;
			if(tcnt>=ticks)break;			//时间超过/等于要延迟的时间,则退出.
		}
	};
}

//延时nms
//nms:要延时的ms数
void delay_ms(uint16_t nms)
{
	uint32_t i;
	for(i=0;i<nms;i++) delay_us(1000);
}
#endif

delay.h

1
2
3
4
5
6
7
8
9
#ifndef _DELAY_H
#define _DELAY_H
#include "main.h"
void delay_init(uint16_t SYSCLK);
void delay_ms(uint16_t nms);
void delay_us(uint32_t nus);
#endif


工程源码（内附stm32f446的原理图）

百度网盘

链接：https://pan.baidu.com/s/1enfsIci683wCs_zBuYtJSw?pwd=nxet

提取码：nxet

实践任务

  1. 在源代码的基础上使得流水灯来回流动而不是单向流动
  2. 通过控制灯亮与灭的持续时间来控制灯的亮度，实现四个不同亮度的灯（原理与PWM相同）
  3. (拓展)使用定时器中断来实现流水灯的效果
嵌入式 > STM32
#单片机入门
STM32流水灯
http://example.com/posts/2680/
作者
晓寒
发布于
2023年10月25日
许可协议
