使用PyCharm部署verilog一键仿真环境

选择verliog的仿真器

网上有很多仿真器供我们选择，像verilator，icarus等。 这里我使用的是icarus，其他仿真器配置类似。

环境搭建

这里只进行linux环境搭建的介绍，windows的一键下载应该没有人不会用吧。

icarus安装

sudo apt install verilog

python环境

我使用的是python3.10.x版本，其他版本的使用不做保证

pip install cocotb-test
pip install pytest

这里构建主要依赖于cocotb-test包，如果想要详细了解，这里是它的文档

PyCharm设置

推荐的插件

编程的高亮对于程序员来说直接影响编程的体验，推荐使用免费插件verilog support，当然有钱购买官方的systemverilog可以获得更好的体验。

文件结构

正常创建项目以后，我们先确定文件的存放路径。

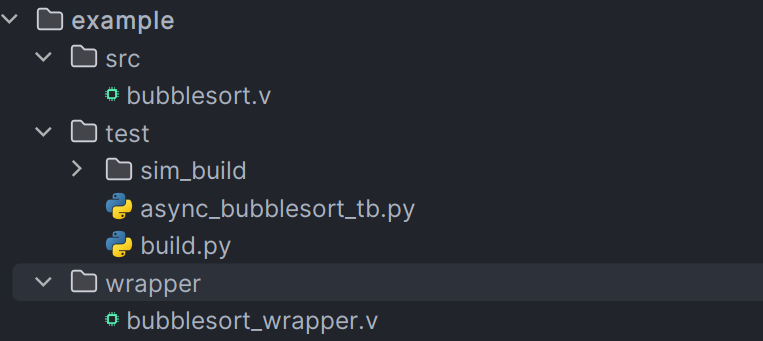

我将用于module都放置于项目目录下的src文件夹中，顶层modlule文件放置于wrapper文件夹中。使用python来写testbench，放在test文件中，我们最后生成的结果记录和vcd波形文件都会生成在test文件夹中。

注意：这里的顶层文件其实只是将moudule相应的接口引出

示例

这里提供一个加法器的verilog程序作为例子

add.v

// 四位全加器
module adder4(cout,sum,ina,inb,cin);
	output[3:0] sum;
	output cout;
	input[3:0] ina,inb;
	input cin;
	assign {cout,sum}=ina+inb;
endmodule

add_wrapper.v

`timescale 1ns/1ns

module add_wrapper #(
    parameter digit4 = 4
)(
    output [digit4-1:0] res,
    output cout,
    input [digit4-1:0] a,b,
    input cin
);

adder4 adder (
    .sum(res),
    .cout(cout),
    .ina(a),
    .inb(b),
    .cin(cin)
);
initial begin
    $dumpfile("vcd/async_add.vcd"); // 把当前和子模块的所有数据波形保存到该文件中
    $dumpvars();
end
endmodule

async_add_wrapper.py

import logging
import os

import pytest
import cocotb_test.simulator

import cocotb
from cocotb.clock import Clock
from cocotb.triggers import RisingEdge, FallingEdge, Timer
from cocotb.utils import get_sim_steps

class async_add:
    def __init__(self,dut):
        self.dut=dut
        self.log=logging.getLogger("cocotb.tb")
        self.log.setLevel(logging.INFO)
        self.dut.a.setimmediatevalue(0)
        self.dut.b.setimmediatevalue(0)
        self.dut.cin.setimmediatevalue(0)
        self.log.info("Starting asynchronous add test...")
        cocotb.start_soon(Clock(dut.cin,2,units="ns").start())

    async def ichange(self):
        self.log.info("Running ichange...")
        for i in range(16):
            await RisingEdge(self.dut.cin)
            self.dut.a.setimmediatevalue(i)

    async def jchange(self):
        self.log.info("Running jchange...")
        for j in range(16):
            await RisingEdge(self.dut.cin)
            self.dut.b.setimmediatevalue(j)
@cocotb.test()
async def run_test(dut):
    async_add_tb= async_add(dut)
    await async_add_tb.ichange()
    await async_add_tb.jchange()

build.py

from cocotb_test.simulator import run
import pytest
import os

project_dir = os.path.abspath(".")
test_path = os.path.join(project_dir, "test")
src_path = os.path.join(project_dir, "src")
wrapper_path = os.path.join(project_dir, "wrapper")
parameters = {}


@pytest.mark.skipif(os.getenv("SIM") == "ghdl", reason="Verilog not suported")
# @pytest.mark.parametrize("parameters", [
#     {"DATA_WIDTH":"8", "ADDR_WIDTH":"8"}
# ])
def async_bubblesort_verilog_test(parameters):
	# 参与编译的所有文件路径要写入verilog_source
    verilog_sources = [
        os.path.join(wrapper_path, "add_wrapper.v"),
        os.path.join(src_path, "add.v")
    ]

    sim_build = os.path.join(test_path, "sim_build", "_".join(("{}={}".format(*i) for i in parameters.items())))
	# toplevel和module根据项目修改
    run(
        python_search = [test_path],
        verilog_sources = verilog_sources,
        toplevel = "add_wrapper",
        module = "async_add_tb",
        # parameters = parameters,
        # extra_env = parameters,
        waves = True,
        sim_build = sim_build
    )  # sources  # top level HDL  # name of cocotb test module


# @pytest.mark.skipif(os.getenv("SIM") == "verilator", reason="VHDL not suported")
# @pytest.mark.skipif(os.getenv("SIM") == "icarus", reason="VHDL not suported")
# def test_dff_vhdl():
#     run(vhdl_sources=[os.path.join(tests_dir, "dff.vhdl")], toplevel="dff_test_vhdl", module="dff_cocotb", toplevel_lang="vhdl")
if __name__ == '__main__':
    async_bubblesort_verilog_test(parameters)

程序运行默认的verilog仿真器是iverilog，要更改需要在.bashrc上增加环境变量SIM=icarus，然后运行程序

python3 build.py

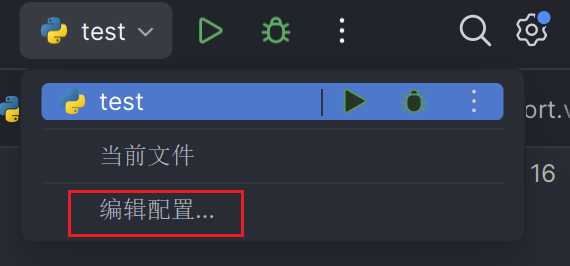

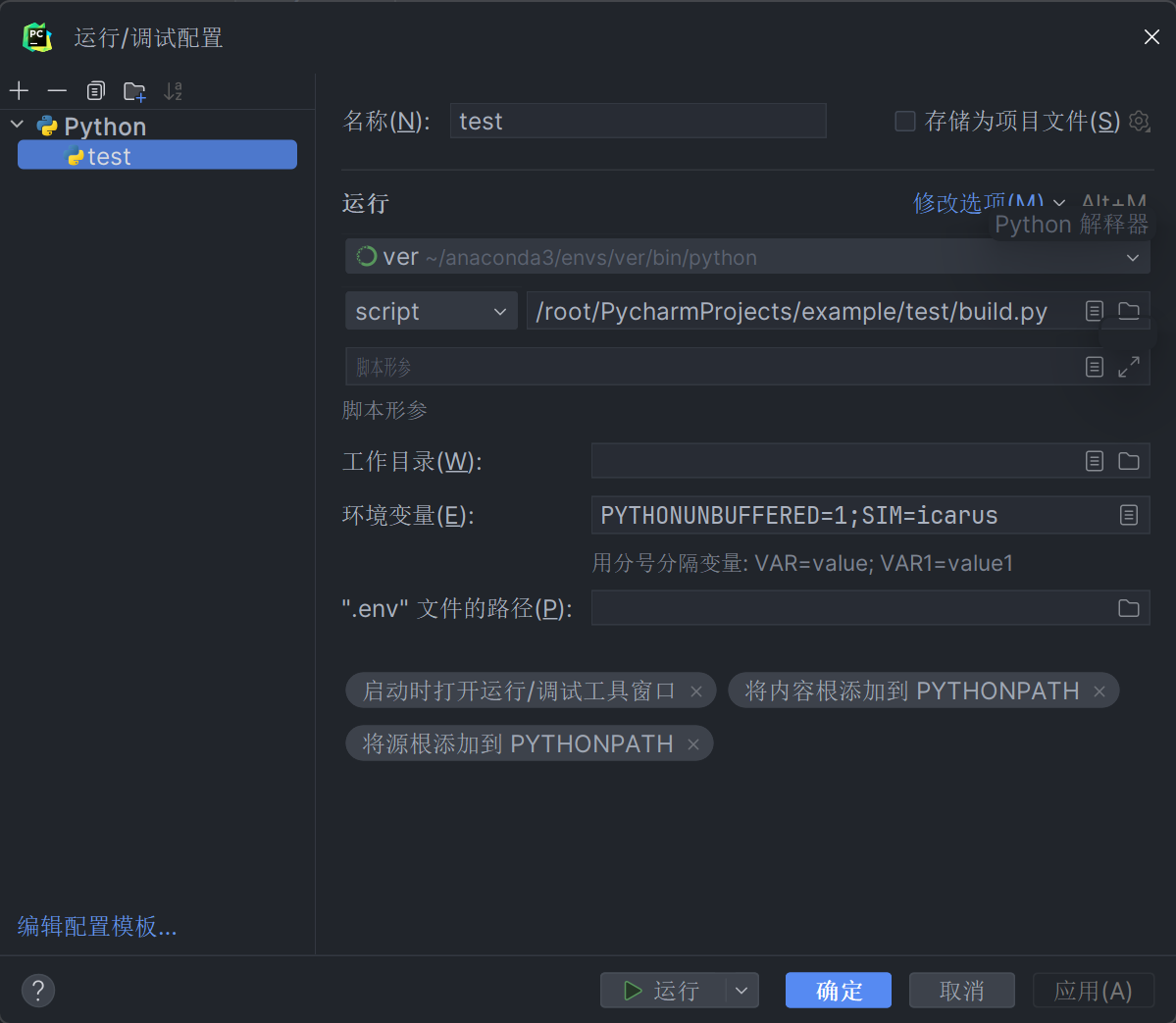

对于PyCharm的终端，用户的环境变量无法被读出，因此我们要创建一个配置去执行我们的程序。

运行之后会发现波形文件被生成在sim_build目录中。
